AsLine v4.0 CAD 地形图切剖面辅助插件 使用说明书

一、使用前须知

AsLine v4.0是一个基于AutoCAD开发的地形图切剖面辅助插件。适用于AutoCAD所有版本，AutoCAD2009及以下版本可直接加载使用，AutoCAD2010及以上版本需安装官方VBA组件后再加载使用。

如果您使用的是 AutoCAD2010 或以上版本，加载插件时会出现如下错误：

原因：Autodesk公司自AutoCAD 2010起不再将VBA随软件一同安装，您需要到Autodesk官方网站下载VBA安装包才能正常使用。

VBA 安装包官方下载地址：http://www.autodesk.com/vba-download

⚠️ 注意：下载的VBA安装包必须与您的 CAD版本 以及 电脑系统类型（32位/64位） 相匹配才能正常使用。如果AutoCAD官方无法打开下载，可以使用下面的备用下载渠道。

安装步骤：

1. 关闭所有程序；
2. 双击刚下载的自解压EXE文件；
3. 将文件解压缩到您指定的位置（或保持默认位置）；
4. 按照安装提示完成安装。

备用下载渠道：若 Autodesk 官方网站无法访问或下载异常，您可访问飞之梦工作室网站、发送邮件至开发者邮箱，或加入QQ群获取下载地址。

二、加载插件

第一步：下载并解压「AsLine_v4.0_CAD地形图切剖面辅助插件」，然后打开一幅包含地势等高线的 CAD 图。

第二步：加载 AsLine v4.0.dvb 文件。按如下2.1~2.5步骤操作进行：

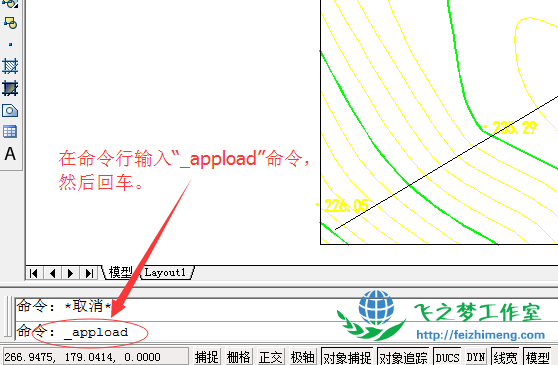

2.1 运行 APPLOAD 命令

在命令行输入 _appload 命令，然后回车：

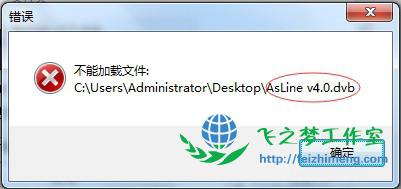

若此时弹出错误对话框（如下图所示），请参照上文「使用前须知」解决 VBA 环境问题。若未出现错误，请继续下一步。

2.2 选择并加载 dvb 文件

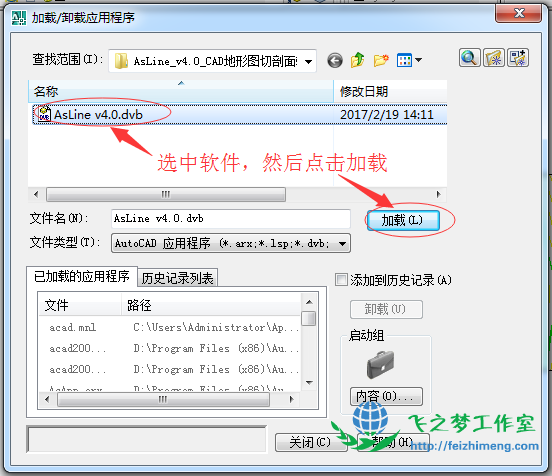

回车后，在弹出的对话框中选中 AsLine v4.0.dvb，然后点击「加载(L)」：

2.3 确认加载成功

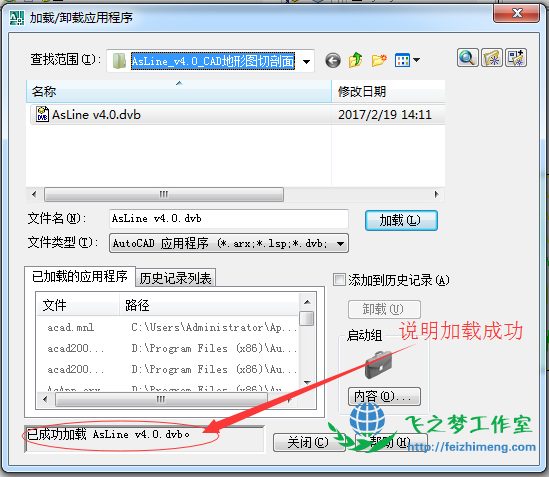

点击加载后，出现如下界面即表示 AsLine v4.0.dvb 加载成功：

2.4 关闭对话框

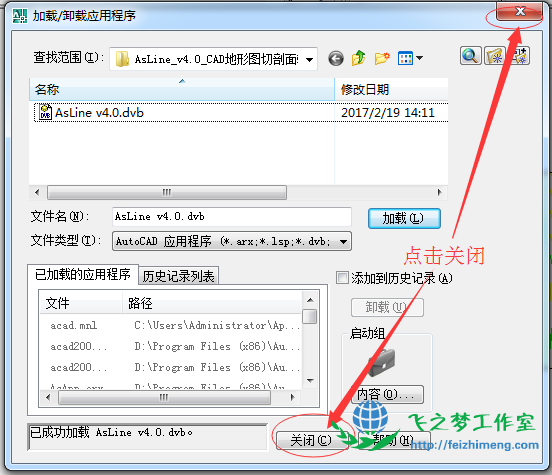

点击「关闭」。

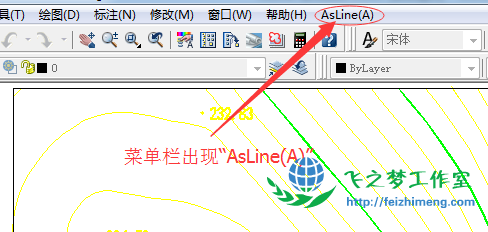

2.5 确认菜单栏出现 AsLine

关闭后，CAD 菜单栏会出现「AsLine(A)」菜单项，至此插件加载结束：

三、切剖面操作

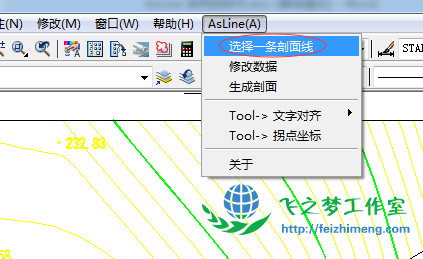

3.1 选择剖面线

点击菜单「AsLine(A) → 选择一条剖面线」：

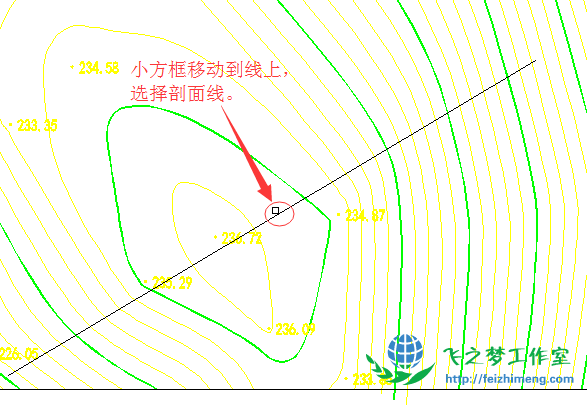

3.2 在图上拾取剖面线

在 CAD 地形图上，点选您需要切剖面的剖面线：

3.3 确认交点采集成功

随后会弹出如下界面，说明剖面线与等高线的交点已采集成功。点击「确定」即可：

3.4 修改数据

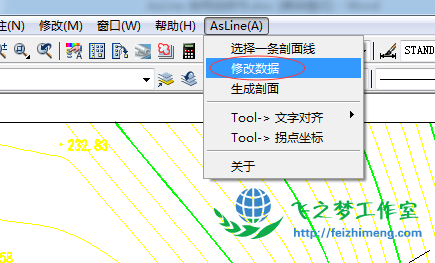

选择「AsLine(A) → 修改数据」：

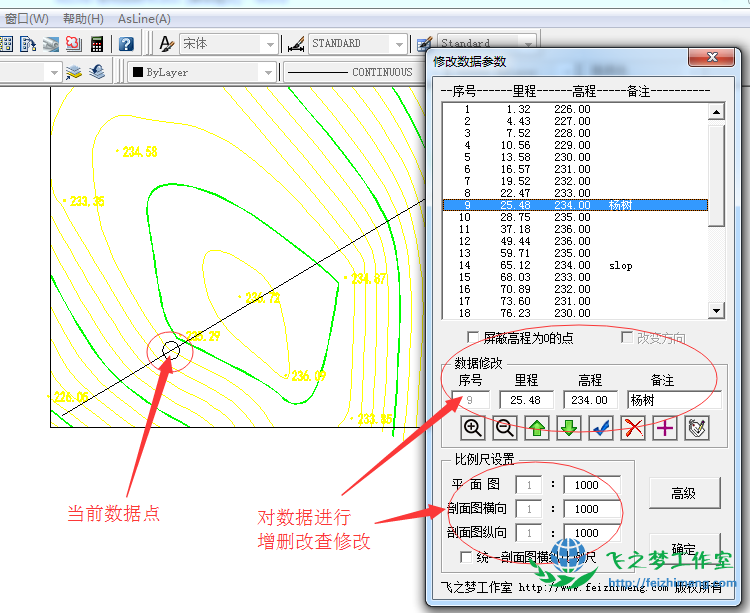

点击后会弹出修改数据对话框，您可以在其中对剖面数据进行放大、缩小、增删改查等操作：

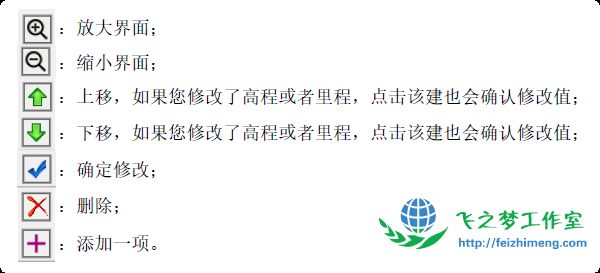

按钮功能说明：

3.5 退出修改数据对话框

数据修改完毕后，点击右下角的「确定」，退出「修改数据」对话框。

3.6 生成剖面

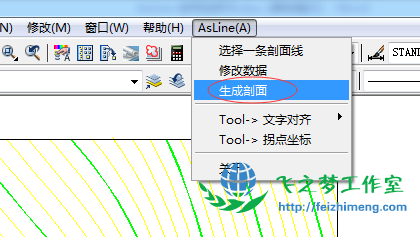

选择「AsLine(A) → 生成剖面」：

3.7 指定剖面图基点

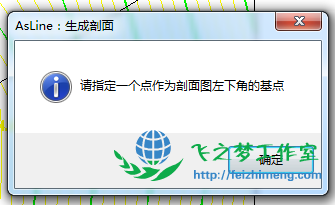

弹出提示：「请指定一个点作为剖面图左下角的基点」，点击「确定」：

3.8 在图上点击基点

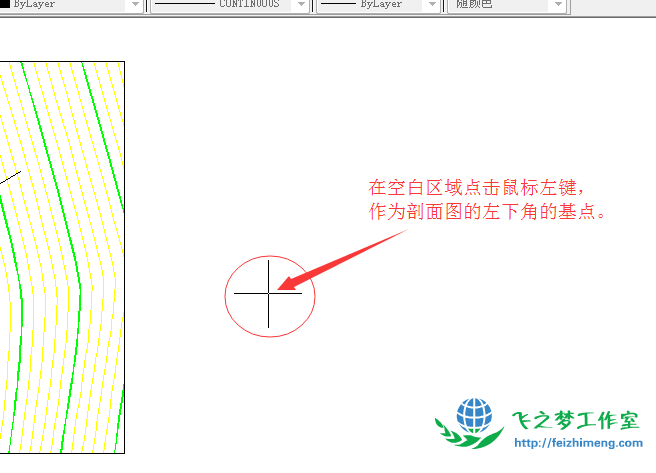

在空白区域点击鼠标左键，作为剖面图左下角的基点：

3.9 剖面生成完成

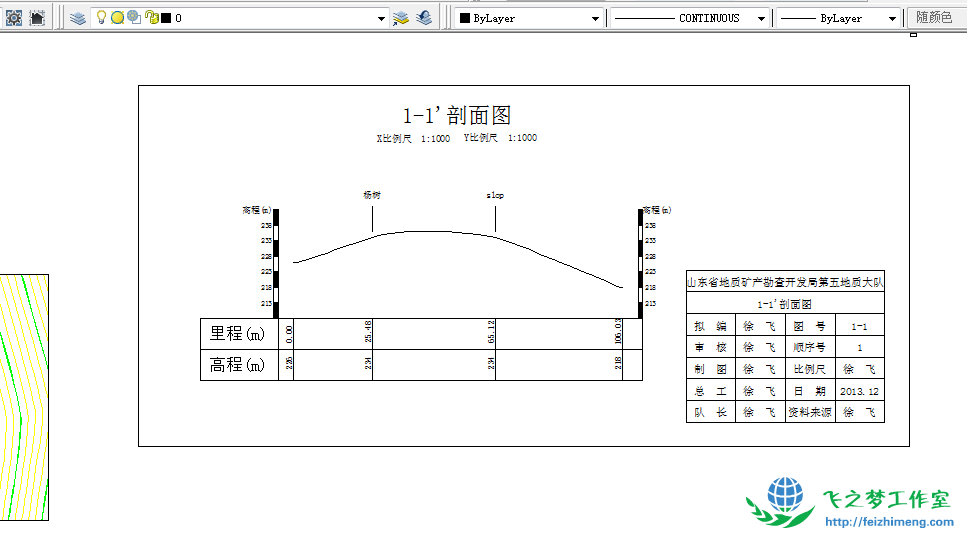

至此，剖面图生成结束：

四、技术支持

如在使用过程中遇到问题，可通过以下方式联系开发者：

• QQ 群：102277989
• 官方网站：https://www.feizhimeng.com
• 邮箱：feizhimeng@126.com
